Πυκνωτής

Capacitor


Capacitor-Equipotential-Surface-01-goog

Πυκνωτής
Ισοσταθμική Επιφάνεια

Resistor-Inductor-Capacitor-01-goog

Αντιστάτης
Πηνίο
Πυκνωτής

Capacitor-01-goog

Πυκνωτής Συνεχές Ηλεκτρικό Ρεύμα
Εναλλασσόμενο Ηλεκτρικό Ρεύμα

Capacitors-01-goog

Πυκνωτής

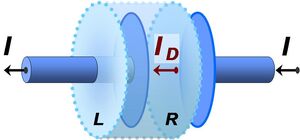

Effects-Displacement-Current-01-goog

Ηλεκτρική Μετατόπιση
Πυκνωτής

Spring-Capacitor-01-goog

Αναλογία
μεταξύ Ελατηρίου
και Πυκνωτή

Charging-03-goog

Φόρτιση
Πυκνωτής

Circuit-capacitor-resistor-01-goog

Πυκνωτής

- Ένα όργανο παραγωγής Ηλεκτρικού Πεδίου και αποθήκευσης Ηλεκτρικής Ενέργειας.

Ετυμολογία[]

Η ονομασία "πυκνωτής" σχετίζεται ετυμολογικά με την λέξη "πύκνωση".

Εισαγωγή[]

Αποθήκευση Ενέργειας[]

Ο πυκνωτής φορτίζεται με την αύξηση του Ηλεκτρικού Ρεύματος, ακριβέστερα με τη αύξηση της έντασή του.

Αυτή συμβαίνει π.χ. όταν ο διακόπτης κλείσει ("ανάψει").

Έτσι, λειτουργεί ως αποδέκτης και απορροφά από το Ηλεκτρικό Κύκλωμα ένα τμήμα του Ηλεκτρικού Ρεύματος της Πηγής.

Οπότε, παραλαμβάνει Ηλεκτρική Ενέργεια από το Ηλεκτρικό Κύκλωμα, την οποία αποθηκεύει μετατρέποντάς την σε Ηλεκτροστατική Ενέργεια (του δομούμενου Ηλεκτροστατικού Πεδίου που αναπτύσσεται κυρίως στο εσωτερικό του).

Απελευθέρωση Ενέργειας[]

Επίσης, ο πυκνωτής εκφορτίζεται με την μείωση του Ηλεκτρικού Ρεύματος, ακριβέστερα με τη μείωση της έντασή του.

Αυτή συμβαίνει π.χ. όταν ο διακόπτης ανοίξει ("σβήσει").

Τότε, λειτουργεί ως πάροχος και παρέχει, στο Ηλεκτρικό Κύκλωμα, ένα "ομόρρευμα" δηλ. ένα επιπρόσθετο Ηλεκτρικό Ρεύμα, ομόρροπο (δηλ. της αυτής φοράς) με το αρχικό Ρεύμα της Πηγής.

Οπότε, αποδίδει Ηλεκτρική Ενέργεια στο Ηλεκτρικό Κύκλωμα, η οποία προκύπτει από την επαναμετατροπή της ήδη αποθηκευμένης Ηλεκτροστατικής Ενέργειας (του αποδομούμενου πλέον Ηλεκτροστατικού Πεδίου που είχε αναπτυχθεί στο εσωτερικό του).

Περιγραφή[]

Πυκνωτής ονομάζεται ένα σύστημα δύο γειτονικών αγωγών ανάμεσα στους οποίους παρεμβάλλεται μονωτικό υλικό. Αυτό το μονωτικό υλικό μπορεί να είναι αέρας, πλαστικό, μίκα κ.α.. Οι δύο αγωγοί ονομάζονται οπλισμοί του πυκνωτή, ενώ το παρεμβαλλόμενο υλικό διηλεκτρικό του.

Λειτουργία[]

Βασικό χαρακτηριστικό κάθε πυκνωτή είναι η ιδιότητά του να αποθηκεύει Ηλεκτρικό Φορτίο, επομένως Ηλεκτρική Ενέργεια. Όταν ένας πυκνωτής είναι φορτισμένος, οι οπλισμοί του έχουν ηλεκτρικά φορτία κατά μέτρο ίσα και αντίθετα.

Ονομάζουμε φορτίο του πυκνωτή (Qc) το φορτίο του θετικά φορτισμένου οπλισμού του.

Μεταξύ των οπλισμών ενός φορτισμένου πυκνωτή αναπτύσσεται Διαφορά Δυναμικού, την οποία ονομάζουμε τάση του πυκνωτή (Vc).

Χωρητικότητα[]

To πηλίκο του φορτίου ενός πυκνωτή προς την τάση του ονομάζεται χωρητικότητα (C) του πυκνωτή:

Μονάδα Μέτρησης[]

Μονάδα Μέτρησης της χωρητικότητας του πυκνωτή είναι το 1 Farad (F). Πρόκειται όμως για μεγάλη μονάδα που σπάνια χρησιμοποιείται στην πράξη.

Συνήθως χρησιμοποιούνται τα υποπολλαπλάσιά του μικροφαράντ (μF), νανοφαράντ (nF) και πίκοφαράντ (pF).

Η χωρητικότητα ενός πυκνωτή εξαρτάται:

  • από τα γεωμετρικά χαρακτηριστικά του και
  • από τη φύση του διηλεκτρικού του,
  • είναι όμως ανεξάρτητη από το υλικό των οπλισμών του.

Χρήση[]

Λόγω της δυνατότητάς τους να αποθηκεύουν Ηλεκτρικό Φορτίο και να το αποδίδουν κατόπιν αποφορτιζόμενοι σε ένα Ηλεκτρικό Κύκλωμα (δρώντας έτσι ουσιαστικά σαν πηγές ρεύματος), οι πυκνωτές αποτελούν βασικά στοιχεία κάθε σύγχρονου ηλεκτρονικού κυκλώματος.

Μερικές χρήσεις τους είναι σε κυκλώματα εξομάλυνσης τάσης, στη διαμόρφωση της συχνότητας εκπομπής ραδιοφωνικών πομπών, στις εισόδους και εξόδους των τρανζίστορς κ.α.

Αποφόρτιση Πυκνωτή[]

Trivia[]

  • Ο πρώτος πυκνωτής κατασκευάστηκε στο πανεπιστήμιο του Λέιντεν στην Ολλανδία το 1745.
  • Μέχρι και τις αρχές του προηγούμενου αιώνα, ο πυκνωτής λεγόταν στα ελληνικά Λουγδουνική Λάγηνος (δηλαδή δοχείο του Λέιντεν).
