Φωτοβολταϊκόν Στοιχείον
Photovoltaic cell, Ηλιακό στοιχείο
- Mία συσκευή.
Ετυμολογία[]
Η ονομασία "Φωτοβολταϊκό" σχετίζεται ετυμολογικά με την λέξη "φως".
Εισαγωγή[]
Με τον γενικό όρο Φωτοβολταϊκές διατάξεις ονομάζεται η βιομηχανική διάταξη πολλών φωτοβολταϊκών Στοιχείων σε μία σειρά.
Στην ουσία πρόκειται για τεχνητούς ημιαγωγούς (συνήθως από Πυρίτιο) οι οποίοι ενώνονται με σκοπό να δημιουργήσουν ένα σειριακό Ηλεκτρικό Κύκλωμα. Οι ημιαγωγοί αυτοί απορροφούν φωτόνια από την Ηλιακή Ακτινοβολία και παράγουν μια Ηλεκτρική Τάση. Αυτή η διαδικασία ονομάζεται "Φωτοβολταϊκό Φαινόμενο".
Τα φωτοβολταϊκά ανήκουν στη κατηγορία των Ανανεώσιμων Πηγών Ενέργειας (ΑΠΕ). Στην κατηγορία των ανανεώσιμων ηλιακών πηγών ενέργειας, τα ηλιοθερμικά συστήματα είναι αποδοτικότερα από τα φωτοβολταϊκά[1][2].
Φωτοβολταϊκό Φαινόμενο[]

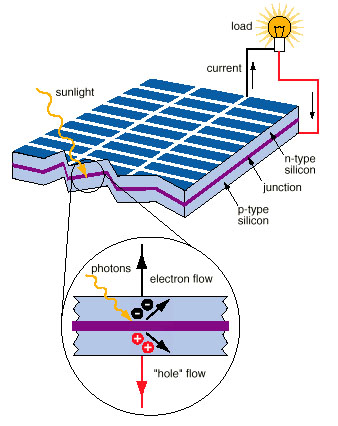

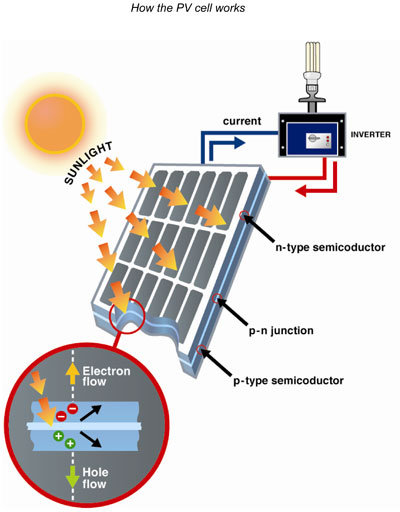

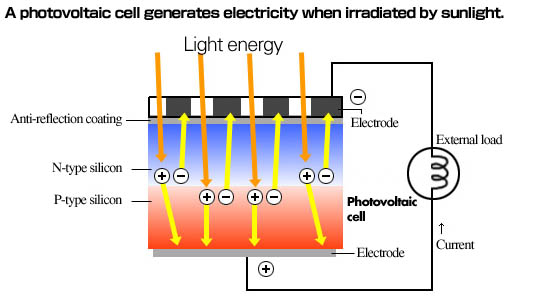

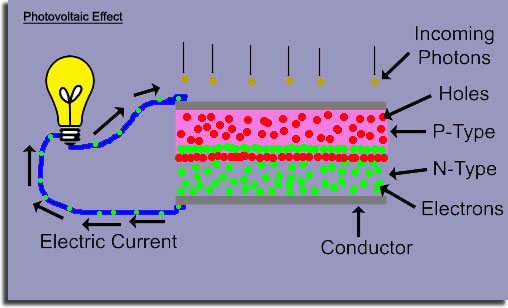

Το φωτοβολταϊκό (Φ/Β) φαινόμενο αφορά τη μετατροπή της ηλιακής ενέργειας σε ηλεκτρική. Το Φ/Β φαινόμενο ανακαλύφθηκε το 1839 από τον Εντμόντ Μπεκερέλ (Alexandre-Edmond Becquerel ).
Περιληπτικά πρόκειται για την απορρόφηση της ενέργειας του φωτός από τα ηλεκτρόνια των ατόμων του Φ/Β στοιχείου και την απόδραση των ηλεκτρονίων αυτών από τις κανονικές τους θέσεις με αποτέλεσμα την δημιουργία ρεύματος. Το Ηλεκτρικό Πεδίο που προϋπάρχει στο Φ/Β στοιχείο οδηγεί το ρεύμα στο φορτίο.
Φωτοβολταϊκή Συστοιχία[]

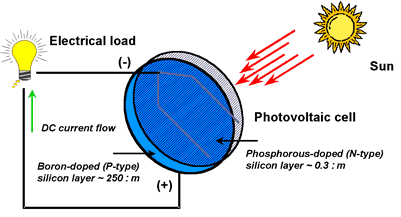

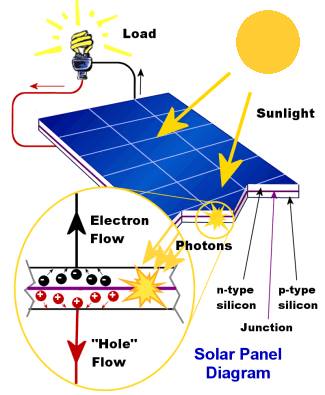

Τα Φ/Β πλαίσια έχουν ως βασικό μέρος το Ηλιακό Στοιχείο (solar cell) που είναι ένας κατάλληλα επεξεργασμένος ημιαγωγός μικρού πάχους σε επίπεδη επιφάνεια. Η πρόσπτωση ηλιακής ακτινοβολίας δημιουργεί Ηλεκτρική Τάση και με την κατάλληλη σύνδεση σε φορτίο παράγεται Ηλεκτρικό Ρεύμα.
Τα Φ/Β στοιχεία ομαδοποιούνται κατάλληλα και συγκροτούν τα φωτοβολταϊκά πλαίσια ή γεννήτριες (module), τυπικής ισχύος από 20W έως 300W.
Οι Φ/Β γεννήτριες συνδέονται ηλεκτρολογικά μεταξύ τους και δημιουργούνται οι φωτοβολταϊκές συστοιχίες (arrays).
Tεχνολογίες Φ/Β Στοιχείων[]
Τα φωτοβολταϊκά στοιχεία χωρίζονται σε δυο βασικές κατηγορίες
1. Κρυσταλλικού Πυριτίου
- Μονοκρυσταλλικού πυριτίου, με ονομαστικές αποδόσεις πλαισίων 14,5% έως 21%,
- Πολυκρυσταλλικού πυριτίου, με ονομαστικές αποδόσεις πλαισίων 13% έως 14,5%.2.
2. Λεπτών Μεμβρανών
- Άμορφου Πυριτίου, ονομαστικής απόδοσης ~7%.
- Χαλκοπυριτών CIS / CIGS, ονομαστικής απόδοσης από 7% έως 11%.
Το πυρίτιο (Si) είναι η βάση για το 90% περίπου της παγκόσμιας παραγωγής Φ/Β. Η κυριαρχία αυτή οφείλεται αρχικά στην τεράστια παγκόσμια επιστημονική και τεχνική υποδομή για το υλικό αυτό από τη δεκαετία του '60. Μεγάλες κυβερνητικές και βιομηχανικές επενδύσεις έγιναν σε προγράμματα για τις χημικές και ηλεκτρονικές ιδιότητες του Si, ώστε να δημιουργηθεί ο εξοπλισμός που απαιτείται στα βήματα της επεξεργασίας για την απόκτηση της απαραίτητης καθαρότητας και της κρυσταλλικής δομής του υλικού.
Η γνώση που προέκυψε έτσι για το πυρίτιο, τα χαρακτηριστικά του και η αφθονία του στη Γη, το κατέστησαν ικανό και συμφέρον μέσο για την εκμετάλλευση της ηλιακής ενέργειας. Εντούτοις, λόγω του ότι είναι εύθραυστο, το πυρίτιο απαιτεί τον σχηματισμό στοιχείων σχετικά μεγάλου πάχους.

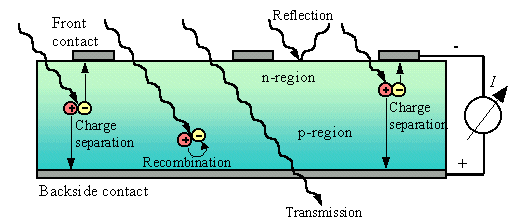

Αυτό σημαίνει ότι μερικά από τα ηλεκτρόνια που απελευθερώνονται μετά την απορρόφηση της ηλιακής ενέργειας πρέπει να ταξιδέψουν μεγάλες αποστάσεις για να ενταχθούν στην ροή του ρεύματος και να συνεισφέρουν στο ηλεκτρικό κύκλωμα. Συνεπώς, το υλικό θα πρέπει να έχει υψηλή καθαρότητα και δομική τελειότητα, ώστε να αποτρέψει την επιστροφή των ηλεκτρονίων στις φυσικές τους θέσεις.
Οι ατέλειες πρέπει να αποφευχθούν ώστε η ενέργεια του ηλεκτρονίου να μην μετατραπεί σε θερμότητα. Η παραγωγή θερμότητας, η οποία είναι επιθυμητή στα ηλιακά θερμικά πλαίσια, όπου αυτή η θερμότητα μεταφέρεται σε ένα ρευστό, είναι ανεπιθύμητη στα Φ/Β πλαίσια, όπου η ηλιακή ενέργεια θα πρέπει να μετατραπεί σε ηλεκτρική.
Το πυρίτιο, ανάλογα με την επεξεργασία του, δίνει μονοκρυσταλλικά, πολυκρυσταλλικά ή άμορφα υλικά, από τα οποία παράγονται τα Φ/Β στοιχεία. Τα λεπτά υλικά είναι ένας τρόπος να μειωθεί το κόστος των Φ/Β πλαισίων και να αυξηθεί η απόδοσή τους. Εκτός από τη χρήση μικρότερης ποσότητας υλικού, ένα άλλο πλεονέκτημα είναι ότι ολόκληρα πλαίσια μπορούν να κατασκευαστούν παράλληλα με τη διαδικασία απόθεσης. Αυτό είναι συμφέρον οικονομικά, αλλά επίσης πολύ απαιτητικό τεχνικά, επειδή η επεξεργασία χωρίς ατέλειες αφορά μεγαλύτερη επιφάνεια.
Στα πλεονεκτήματα των λεπτών πλαισίων τα οποία αναφέρθηκαν παραπάνω, θα πρέπει να αντιπαρατεθεί η χαμηλότερη ως τώρα απόδοσή τους, η οποία περιορίζεται στο 5-10%, ανάλογα με το υλικό. Πάντως η τεχνολογία λεπτού στρώματος (thin film) είναι σε φάση ανάπτυξης, αφού με διάφορες μεθόδους επεξεργασίας και χρήση διαφορετικών υλικών αναμένεται αύξηση της απόδοσης, σταθεροποίηση των χαρακτηριστικών τους και αύξηση της διείσδυσης στην αγορά. Σήμερα πάντως αποτελούν την πιο φθηνή επιλογή Φ/Β πλαισίων.
Δομή ενός φωτοβολταϊκού συστήματος[]

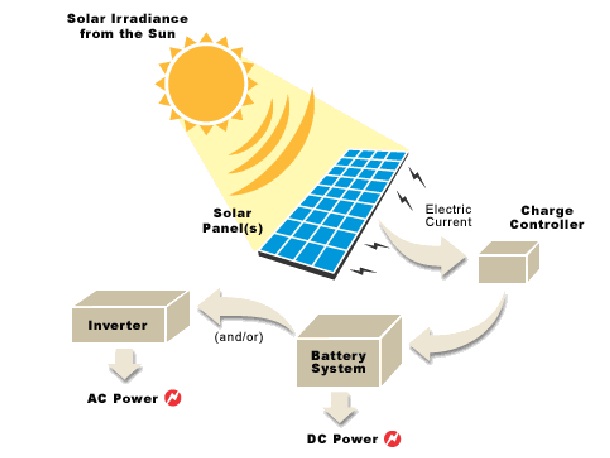

Το φωτοβολταϊκό σύστημα αποτελείται από ένα αριθμό μερών ή υποσυστημάτων:
- (α) Τη φωτοβολταϊκή γεννήτρια με τη μηχανική υποστήριξη και πιθανόν ένα σύστημα παρακολούθησης της ηλιακής τροχιάς.
- (β) Μπαταρίες (υποσύστημα αποθήκευσης)- πλέον δεν χρησιμοποιούνται, εκτός σε απομακρυσμένες εγκαταστάσεις όπως είναι π.χ. οι Φάροι, διαφορετικά η σύνδεση του πάνελ γίνεται απευθείας με το υφιστάμενο δίκτυο της ΔΕΗ.
- (γ) Καθορισμό ισχύος και συσκευή ελέγχου που περιλαμβάνει φροντίδα για μέτρηση και παρατήρηση.
- (δ) Εφεδρική γεννήτρια. Η επιλογή του πώς και ποια από αυτά τα στοιχεία ολοκληρώνονται μέσα στο σύστημα εξαρτάται από ποικίλες εκτιμήσεις.
Διάκριση Φ/Β συστημάτων[]
Υπάρχουν δυο κύριες κατηγορίες συστημάτων, το διασυνδεδεμένο με το δίκτυο και το αυτόνομο. Η απλούστερη μορφή του δεύτερου εκ των δυο αποτελείται απλώς από μια φωτοβολταϊκή γεννήτρια, η οποία μόνη της τροφοδοτεί με συνεχές ρεύμα ένα φορτίο οποτεδήποτε υπάρχει επαρκής φωτεινότητα. Αυτού του τύπου το σύστημα είναι κοινό σε εφαρμογές άντλησης. Σε άλλες περιπτώσεις το σύστημα περιέχει συνήθως μια φροντίδα για αποθήκευση ενέργειας από τις μπαταρίες. Συχνά συμπεριλαμβάνεται κάποια μορφή ρύθμισης της ισχύος, όπως στην περίπτωση που απαιτείται εναλλασσόμενο ρεύμα να εξέρχεται από το σύστημα. Σε μερικές περιπτώσεις το σύστημα περιέχει μια εφεδρική γεννήτρια.
Τα συνδεδεμένα στο δίκτυο συστήματα μπορούν να υποδιαιρεθούν σ’ εκείνα στα οποία το δίκτυο ενεργεί απλώς ως μια βοηθητική τροφοδοσία (εφεδρικό δίκτυο) και εκείνα τα οποία ίσως λάβουν επίσης πρόσθετη ισχύ από τη Φ.Β. γεννήτρια (αλληλοεπιδρώμενο δίκτυο). Μέσα στους Φ.Β. σταθμούς όλη η παραγόμενη ισχύς τροφοδοτείται στο δίκτυο.
Φωτοβολταϊκές βασικές μονάδες[]
Συνήθως τα ηλιακά στοιχεία σε μια βασική μονάδα συνδέονται μεταξύ τους σε μια βασική σειρά. Αυτό οφείλεται στα ηλεκτρικά χαρακτηριστικά του κάθε ηλιακού στοιχείου. Ένα τυπικό (διαμέτρου 4 ιντσών) ηλιακό στοιχείο κρυσταλλικού πυριτίου ή ένα (10 cm Χ 10 cm) πολυκρυσταλλικό στοιχείο θα παρέχουν κάτω από κανονικές συνθήκες ισχύ μεταξύ 1 και 1,5 W, εξαρτώμενη από την απόδοση του ηλιακού στοιχείου. Αυτή η ισχύς παρέχεται συνήθως υπό τάση 0,5 ή 0,6 V. Από τη στιγμή που υπάρχουν πολύ λίγες εφαρμογές, οι οποίες μπορούν να λειτουργούν σε αυτή την τάση, η άμεση λύση είναι να συνδεθούν τα ηλιακά στοιχεία σε σειρά.
Ο αριθμός των ηλεκτρικών στοιχείων μέσα σε μια βασική μονάδα ρυθμίζεται από την τάση της βασικής μονάδας. Η ονομαστική τάση λειτουργίας του συστήματος συνήθως πρέπει να ταιριάζει με την ονομαστική τάση του υποσυστήματος αποθήκευσης. Οι περισσότερες εκ των φωτοβολταϊκών βασικών μονάδων, που κατασκευάζονται βιομηχανικά έχουν, επομένως, σταθερές διατάξεις, οι οποίες μπορούν να συνεργασθούν ακόμη και με μπαταρίες των 12Volt. Προνοώντας για κάποια υπέρταση προκειμένου να φορτιστεί η μπαταρία και να αντισταθμιστεί χαμηλότερη έξοδος, κάτω από συνθήκες χαμηλότερες των κανονικών, έχει βρεθεί ότι μια ομάδα των 33 έως 36 ηλιακών στοιχείων σε σειρά συνήθως εξασφαλίζουν αξιόπιστη λειτουργία.
Έτσι η ισχύς των βασικών μονάδων πυριτίου συνήθως κυμαίνεται μεταξύ 40 και 60 W. Οι παράμετροι της βασικής μονάδας καθορίζονται από τον κατασκευαστή κάτω από τις ακόλουθες κανονικές συνθήκες:
- Ακτινοβολία 1 ΚW/m2
- Φασματική κατανομή ΑΜ 1,5
- Θερμοκρασία ηλιακού στοιχείου 25 °C
Πρόκειται για τις ίδιες συνθήκες με αυτές που χρησιμοποιούνται για να χαρακτηρισθούν τα ηλιακά στοιχεία. Η ονομαστική έξοδος συνήθως ονομάζεται ισχύς κορυφής μιας βασικής μονάδας και εκφράζεται σε W κορυφής (W).
Τα τρία περισσότερο σημαντικά ηλεκτρικά χαρακτηριστικά μιας βασικής μονάδας είναι το ρεύμα βραχυκυκλώματος, η τάση ανοικτού κυκλώματος και το σημείο μέγιστης ισχύος σε συνάρτηση με τη θερμοκρασία και την ακτινοβολία. Αυτές οι χαρακτηριστικές μοιάζουν με τη χαρακτηριστική Ι-V ενός ηλιακού στοιχείου, ωστόσο υπάρχουν συγκεκριμένες ιδιομορφίες.
Χρήσεις[]
Τα φωτοβολταϊκά είναι διατάξεις που παράγουν ηλεκτρικό ρεύμα από την Ηλιακή Ακτινοβολία. Το ηλεκτρικό αυτό ρεύμα χρησιμοποιείται για να δώσει ενέργεια σε μια συσκευή ή για τη φόρτιση μπαταρίας. Η τεχνολογία αυτή χρησιμοποιείται ευρέως σε μικροϋπολογιστές τσέπης που λειτουργούν χωρίς μπαταρία, απλώς με την έκθεσή τους στο φως.
Τα φωτοβολταϊκά χρησιμοποιούνται συχνά σε συστοιχίες για την παραγωγή ενέργειας σε μεγάλη κλίμακα. Σε τέτοια μορφή χρησιμοποιούνται για να δίνουν ενέργεια σε δορυφόρους, διαστημόπλοια, αλλά και σε απλούστερες εφαρμογές, όπως για την ενεργειοδότηση απομακρυσμένων τηλεφώνων εκτάκτου ανάγκης σε εθνικές οδούς, σε σπίτια κλπ.
Σε πολλές χώρες έχουν ξεκινήσει προγράμματα επιδότησης των επενδύσεων σε φωτοβολταϊκά, τα οποία παράγουν Ηλεκτρική Ενέργεια που μεταπωλείται και εισάγεται στα δημόσια δίκτυα μεταφοράς. Τα προγράμματα αυτά έχουν στόχο τη διαφοροποίηση της παραγωγής ηλεκτρικής ενέργειας και τη σταδιακή απεξάρτησή της από το πετρέλαιο.
Η θερμοκρασία είναι μια σημαντική παράμετρος λειτουργίας ενός Φ/Β συστήματος. Όπως έχουμε δει ο συντελεστής θερμοκρασίας για την τάση ανοικτού κυκλώματος είναι κατά προσέγγιση ίσος με -2.3 mV/◦C για καθένα Ηλιακό Στοιχείο. Ο συντελεστής τάσης μιας βασικής μονάδας είναι επομένως αρνητικός και πολύ μεγάλος από τη στιγμή που συνδέονται σε σειρά 33 έως 36 ηλιακά στοιχεία. Ο συντελεστής ρεύματος, από την άλλη πλευρά, είναι θετικός και μικρός , περίπου +6 μΑ/◦C ανά τετραγωνικό εκατοστό της βασικής μονάδας. Συνεπώς, μόνο η μεταβολή τάσης σε σχέση μ’ αυτή της θερμοκρασίας λαμβάνεται υπόψη για πρακτικούς κυρίως υπολογισμούς, ενώ για κάθε βασική μονάδα αποτελούμενη από nc ηλιακά στοιχεία συνδεδεμένα σε σειρά ισούται προς:
Είναι σημαντικό να σημειώσετε ότι η τάση καθορίζεται από τη θερμοκρασία λειτουργίας των ηλιακών στοιχείων, η οποία διαφέρει από τη θερμοκρασία περιβάλλοντος.
Όπως και για καθένα ηλιακό στοιχείο, το ρεύμα βραχυκυκλώματος Isc μιας βασικής μονάδας είναι ανάλογο προς την ακτινοβολία και επομένως θα ποικίλλει κατά τη διάρκεια της ημέρας κατά τον ίδιο τρόπο. Εφόσον η τάση είναι λογαριθμική συνάρτηση του ρεύματος, θα εξαρτάται επίσης λογαριθμικά και από την ακτινοβολία. Κατά τη διάρκεια της ημέρας επομένως η τάση θα μεταβάλλεται λιγότερο από ότι το ρεύμα. Στο σχεδιασμό της Φ/Β γεννήτριας είναι συνηθισμένο να παραμελείται η μεταβολή της τάσης και να λαμβάνεται το ρεύμα βραχυκυκλώματος ανάλογο προς την ακτινοβολία.
Η λειτουργία μιας βασικής μονάδας θα πρέπει να βρίσκεται όσο το δυνατόν πιο κοντά στο σημείο μέγιστης ισχύος. Είναι ένα σημαντικό γνώρισμα της χαρακτηριστικής της βασικής μονάδας, το ότι η τάση του σημείου μεγίστης ισχύος Vm είναι σχεδόν ανεξάρτητη από την ακτινοβολία. Η μέση τιμή αυτής της τάσης κατά τη διάρκεια της ημέρας μπορεί να εκτιμηθεί στο 80% της τάσης ανοικτού κυκλώματος κάτω από κανονικές συνθήκες ακτινοβολίας. Αυτή η ιδιότητα είναι χρήσιμη για τη σχεδίαση της μονάδας ελέγχου της ισχύος της συσκευής.
Ο χαρακτηρισμός της βασικής Φ.Β. μονάδας συμπληρώνεται με τη μέτρηση της θερμοκρασίας ενός κανονικά λειτουργούντος ηλιακού στοιχείου (NOCT) (Normal Operating Cell Τemperature), οριζόμενης ως η θερμοκρασία του ηλιακού στοιχείου, όταν η βασική μονάδα λειτουργεί κάτω από τις ακόλουθες συνθήκες σε ανοικτό κύκλωμα:
- Ακτινοβολία 0,8
- Φασματική κατανομή ΑΜ 1,5
- Θερμοκρασία περιβάλλοντος 20 °C
- Ταχύτητα ανέμου 1 m/s
Η NOCT (συνήθως μεταξύ 42 °C και 46 °C) χρησιμοποιείται τότε για να καθορίσει τη θερμοκρασία του ηλιακού ηλεκτρικού στοιχείου Tc κατά τη διάρκεια της λειτουργίας βασικής μονάδας. Συνήθως υποθέτουμε ότι η διαφορά μεταξύ Τc και θερμοκρασίας περιβάλλοντος Ta εξαρτάται γραμμικά από την ακτινοβολία Gr.
Φωτοβολταϊκά Στέγης[]
Με τα φωτοβολταϊκά σε στέγες η Ευρωπαϊκή Ένωση θέλησε να ωθήσει τους πολίτες της να αξιοποιήσουν την ηλιακή ενέργεια. Έτσι ξεκίνησε το Πρόγραμμα «Φωτοβολταϊκά σε Στέγες» με πολύ ευνοϊκές ρυθμίσεις και πολλά κίνητρα. Το Πρόγραμμα αφορά στέγες και δώματα στα οποία μπορούν να τοποθετηθούν φωτοβολταϊκά συνολικής ισχύος 10 kWp (κιλοβάτ). Σε αυτό μπορούν να μετέχουν όλοι οι πολίτες και, προκειμένου για την Ελλάδα, να πωλούν το ρεύμα που παράγουν στη ΔΕΗ. Το κέρδος για τον κάτοχο φωτοβολταϊκών είναι διπλό: Εισπράττει χρήματα από τη ΔΕΗ για το ρεύμα που παράγει ενώ δεν χρειάζεται να πληρώνει για το ρεύμα που καταναλώνει.
Η τοποθέτηση των φωτοβολταϊκών είναι μια επένδυση για το μέλλον αφού εξασφαλίζει κέρδη για τον κάτοχο του φωτοβολταϊκού συστήματος για 25 έτη. Ειδικά σε κάποιες περιοχές της Ελλάδας που επικρατεί ηλιοφάνεια τους περισσότερους μήνες του χρόνου, η απόδοση είναι εγγυημένη. Τα κέρδη εξαρτώνται από το μέγεθος της εγκατάστασης και όσο μεγαλύτερη είναι αυτή(μέχρι 10 kWp[κιλοβάτ]), τόσο πιο πολλά τα κέρδη.
Η τιμή αγοράς της kWh(κιλοβατώρας) από τη ΔΕΗ με βάση τον νόμο 3851 ήταν 0,55 ευρώ μέχρι τον Ιούλιο του 2012, ενώ από τον Αύγουστο του 2012 μετά από τροποποίηση του νόμου έπεσε στα 0,25 ευρώ. Η τιμή θα μειώνεται κάθε εξάμηνο ως εξής:
Έτος/Μήνας | Τιμή Κιλοβατώρας(Ευρώ) |
---|---|
2012 Αύγουστος | 0,25 |
2013 Φεβρουάριος | 0,23875 |
2013 Αύγουστος | 0,22801 |
2014 Φεβρουάριος | 0,21775 |
2014 Αύγουστος | 0,20795 |
2015 Φεβρουάριος | 0,19859 |
2015 Αύγουστος | 0,18965 |
2016 Φεβρουάριος | 0,18112 |
2016 Αύγουστος | 0,17297 |
2017 Φεβρουάριος | 0,16518 |
2017 Αύγουστος | 0,15775 |
2018 Φεβρουάριος | 0,15065 |
2018 Αύγουστος | 0,14387 |
και μάλιστα μέχρι το 2019 όταν και θα ολοκληρωθεί το Πρόγραμμα «Φωτοβολταϊκά σε Στέγες». Η τιμή πώλησης της κιλοβατώρας παρ΄όλες τις προσαρμογές είναι κατά πολύ μεγαλύτερη από την τιμή που πληρώνουμε για ρεύμα.
Συλλογή του ηλιακού φωτός[]
Ένα σημαντικό πρόβλημα που αντιμετωπίζει ο σχεδιαστής μιας διάταξης είναι το που θα στερεωθούν οι βασικές μονάδες, αν θα στερεωθούν σε σταθερές θέσεις ή οι προσανατολισμοί τους θα ακολουθούν (ιχνηλατούν) την κίνηση του ηλίου.
Στις περισσότερες διατάξεις οι βασικές μονάδες στερεώνονται σ’ ένα σταθερό κεκλιμένο επίπεδο με την πρόσοψη προς τον ισημερινό. Αυτό έχει την αρετή της απλότητας, δηλαδή κανένα κινούμενο τμήμα και χαμηλό κόστος. H άριστη γωνία κλίσης εξαρτάται κυρίως από το γεωγραφικό πλάτος, την αναλογία της διάχυτης ακτινοβολίας στην τοποθεσία και το είδος του φορτίου.
Στερεώνοντας τη διάταξη πάνω σε σύστημα με δύο άξονες παρακολούθησης του Ηλίου, μπορεί να συλλεχθεί μέχρι 25% περισσότερη ηλιακή ενέργεια κατά τη διάρκεια ενός έτους, σε σύγκριση με την εγκατάσταση σταθερής κλίσης. Κάτι τέτοιο όμως αυξάνει την πολυπλοκότητα και έχει ως αποτέλεσμα μια χαμηλότερης αξιοπιστίας και υψηλότερου κόστους συντήρηση. Η μονού άξονα παρακολούθηση (ιχνηλάτηση) είναι λιγότερο σύνθετη αλλά παρουσιάζει μικρότερο κέρδος. Ο προσανατολισμός μπορεί να ρυθμίζεται χειροκίνητα, εκεί που η προσφορά εργασίας είναι διαθέσιμη, αυξάνοντας έτσι τις όποιες απολαβές. Έχει υπολογιστεί ότι σε κλίματα με ηλιοφάνεια μια διάταξη επίπεδης κινούμενης πλάκας που έχει κατάλληλη ρύθμιση ώστε να στρέφεται προς τον ήλιο δυο φορές την ημέρα και να παίρνει την κατάλληλη κρίση τέσσερις φορές το χρόνο, μπορεί να συλλαμβάνει το 95% της ενέργειας, που συλλέγετε με ένα σύστημα δυο αξόνων παρακολούθησης πλήρως αυτοματοποιημένο.
Το σύστημα παρακολούθησης είναι ιδιαίτερα σημαντικό στα συστήματα, που λειτουργούν κάτω από συγκεντρωμένο ηλιακό φως. Η δομή αυτών των συστημάτων εκτείνεται από έναν απλό σχεδιασμό βασισμένο πάνω σε πλευρικούς ενισχυτικούς καθρέπτες μέχρι τα συγκεντρωτικά συστήματα, τα οποία χρησιμοποιούν υπερσύγχρονες οπτικές τεχνικές, για να αυξήσουν την είσοδο φωτός προς τα ηλιακά στοιχεία κατά μερικές τάξεις του μεγέθους. Αυτά τα συστήματα πρέπει να προνοούν για ένα σημαντικό γεγονός, ότι δηλαδή συγκεντρώνοντας το ηλιακό φως ελαττώνουν το γωνιακό άνοιγμα των ακτίνων, που το σύστημα μπορεί να δεχθεί. Η παρακολούθηση γίνεται απαραίτητη από τη στιγμή που ο λόγος συγκέντρωσης υπερβαίνει το 10 περίπου και το σύστημα μπορεί να μετατρέψει μόνο την άμεση συνιστώσα της ηλιακής ακτινοβολίας.
